Les semelles?

La semelle de fondation en béton, élément essentiel dans la construction, permet, lorsqu'elle est bien faite, d'éviter les lézardes et fissures dans les murs. (un séchage d'un minimum de trois semaines est important) . Le sol doit être de bonne qualité et avoir une portance suffisante (élimination de la terre végétale). Une étude du sol par des professionnels (étude géotechnique) est vivement conseillé, pour déterminer le type d'armature , la profondeur nécessaire de la fondation, la méthode à utiliser (fondation classique, pieux, longrines,...). Cette étude est obligatoire, pour les constructeurs de maisons individuelles, en cas de dallage terre plein concernant les maisons jumelées ou en bande, et les lotissements. Pour les maisons individuelles isolées, le constructeur n'a qu'une obligation d'enquête (s'assurer que le dallage terre plein est compatible avec la nature du terrain).

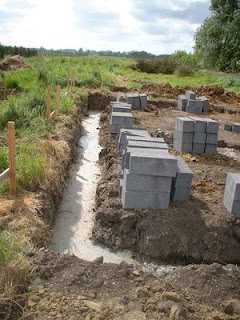

LES FONDATIONS SUPERFICIELLES OU SEMELLES FILANTES :

La profondeur de la fondation dépend généralement de la région. La profondeur minimale est de 25 cm(extrémité ouest de la France) jusqu'à 90 cm (régions de plaines les plus froides), ceci a pour but de mettre la fondation à l'abri du gel (fondation hors gel).

La profondeur dépend également de la nature du sous sol.

Pour une construction individuelle, la hauteur de la fondation est généralement de 25 cm et sa largeur est égale à 50 cm.

Une semelle filante de fondation (semelle plate à 3 filants de diamètre 10, largeur 35) sera posée sur un béton de propreté ,exécuté dans le fond de la fouille (béton dosé à 150kg/m3 et d'une hauteur de 5 cm ).

semelle de fondation béton courante:

Elle sera liaisonnée, dans chaque angle, par deux fers de diamètre 8 d'une longueur de 50 cm ( chaque coté de la

la semelle de fondation). Deux attentes crossées de diamètre 10 d'une longueur de 80 cm (pour recevoir le chainage sera également positionné dans chaque angle.

les liaisons:

les liaisons entre semelles de fondation et poteaux les liaisons entre semelles de fondation
Il existe plusieurs largeurs de semelles filantes (la largeur de 35 étant la plus utilisé),le choix se faisant en fonction de l'étude de ferraillage du bureau d'études béton armé.

Elle sera bétonnée ,sans coffrage si les parois sont stabilisées avec un béton dosé à 350 kg sous référence :

NF 206-1 C25/30 XC1(F) dMAX 22,4 S3 CL0,40

LES FONDATIONS A SEMELLES RENFORCEES :

Cette semelle de fondation est utilise pour palier de faibles tassements différentiels, sur sols homogènes peu compressibles.

Elle peut être mise en œuvre, dans le cas d'un bâtiment présentant des descentes de charges concentrées , comme par exemple des poteaux sur la fondation .
la semelle renforcée est souvent utilisée sur sol homogène peu compressible

Elle sera bétonnée ,sans coffrage si les parois sont stabilisées (semelle plate à 3 filants de diamètre 10), avec un béton dosé à 350 kg sous référence :

NF 206-1 C25/30 XC1(F) dMAX 22,4 S3 CL0,40

Il existe plusieurs largeurs de semelles filantes,le choix se faisant en fonction de l'étude de ferraillage du bureau d'études béton armé (15/35 section béton 50x30; 45/20 section béton 60x35; etc...)

LES SEMELLES ISOLÉES

Il existe également des semelles isolées sous poteaux (semelles de section carrées) de différentes dimensions, pour recevoir des piliers verticaux (55x55 section béton 65x65x20; 85x85 section béton 85x85x25; 95x95 section béton 105x105x30; etc...).
la semelle isolé permet le coffrage de poteaux pour reprise de charge

LA FONDATION A REDANS

La fondation doit être toujours réalisé horizontalement.

En cas de terrain en pente,on réalisera des fondations à redans tout en respectant bien sur son hors gel, ferraillée en continu par recouvrement des armatures entre elle et attachées.

Chaque escalier possèdera la hauteur de l'agglo, puis un raidisseur vertical reliera chaque semelle de fondation et sera coffré pour recevoir le béton.

A SAVOIR

En cas de terrain difficile, ou la fondation superficielle est exclu, il est nécessaire de faire appel à des professionnels pour déterminer une autre méthode de mise en oeuvre (pieux, puits, longrines,...).

Important:
le sol qui va supporter la charge, doit être stable, propre, sec et non gelé. Si de l'eau est dans la fouille, elle doit être enlevée avant le coulage du béton.

Dans le cas de mauvais sols présentant des risques de tassements importants ou différentiels (couches de sol hétérogènes, limons, remblais,...) il est nécessaire de passer par un bureau d'étude béton armé ( une étude géotechnique sera effectuée préalablement) .
